蔡司 MMZ E大型龙门式三坐标测量机

四面开放式设计,高温度耐受性,优异的测量技术和动态性能!

产品描述
技术参数

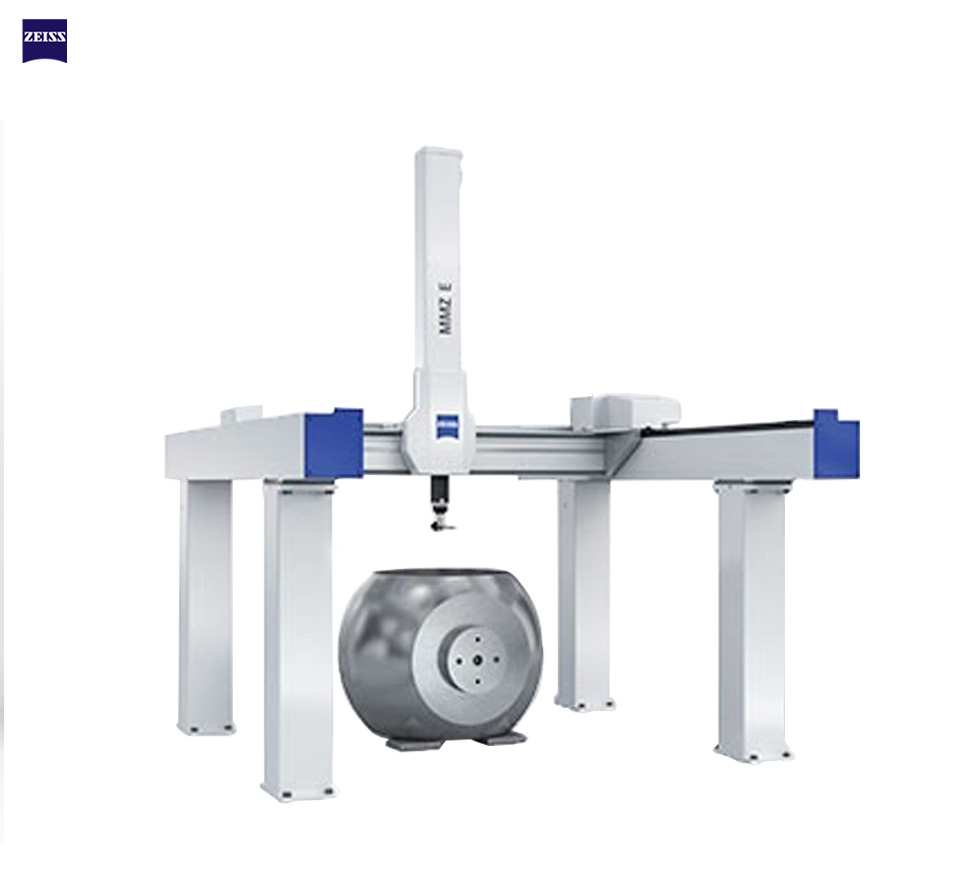

蔡司 MMZ E大型龙门式三坐标测量机——适合直接装卸大型零件

四面开放式设计,使MMZ E 龙门式三坐标测量机适合用于检测需要利用地面输送带运输的工件,也可方便利用起重机完成装卸。MMZ E 测量机可被用于机械工程、汽车和航天航空工业,以及卫星技术的检测。对于检测大面积自由曲面也非常实用。

MMZ E 产品系列以优异的测量技术和动态性能备受瞩目,即使在生产线上,它的精度、速度和可重复性也让人印象深刻。这归功于其高温度耐受性,并采用了轻质而坚固耐用的铝制部件设计和经过特殊涂层处理和研磨的导轨。


重要特征

设计用于测量大型高精度机床零部件

机械结构采用传统桥式结构以便达到高精度,测量性能和对环境的适应性

● 在实现良好导向性能的同时,滚动轴承导轨提高了抗御恶劣环境条件的耐受性

● 运动轴的CAA误差修正


控制与操作

● 高度集成的ISC控制工艺

● 在CNC数控系统运行时的变速控制

● 准备就绪的闭锁装置带有用于装载工件的吊车控制


机器技术

● 配备有标准主动扫描探头VAST gold时,即使是大探针也可获得最佳性能

● 软件辅助功能用于自动确定尽可能快的扫描速度

● 环绕套筒的防碰撞保护


出色的测量灵活性

● 操作者可自行替换WAST gold主动探头为RDS旋转探头座(MPS),通过RDS可使用其他接触和光学探头

仪器参数/仪器型号

MMZ E

测量范围(mm)

(2000~2500) *(3000~5000) *(1000~1500)

测量精度(μm)

3.5+L/230 *起

工作模式

手动/自动

长度测量系统

金属光栅尺,分辨率0.2μm

探头系列

固定/RDS

 软件

CALYPSO

选配

温度传感器、测针更换架、Dynalog 控制面板

工作电源

400/230V(±10%),47-63Hz

*备注:L=测量长度,以mm为单位

            根据设备规格、所配探头及使用环境,精度有所不同
