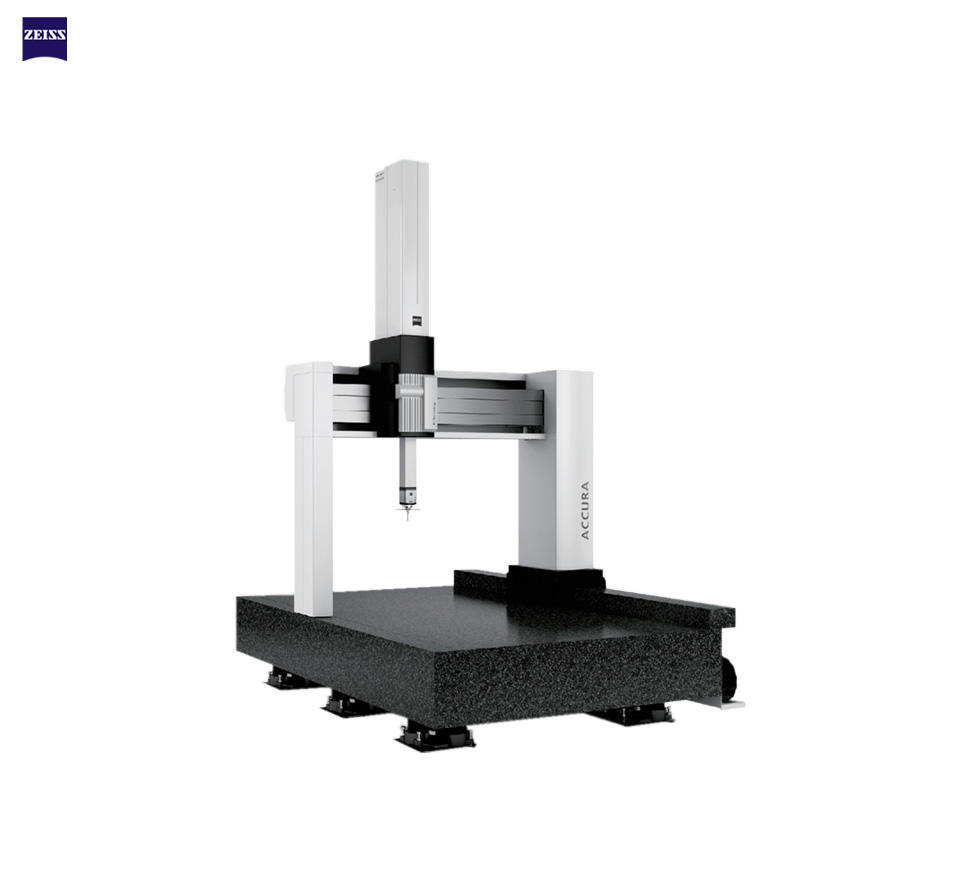

蔡司 ACCURA桥式三坐标测量机

创新高性能保温技术,高效气浮轴承,出色性能和灵活性!

产品描述
技术参数

蔡司 ACCURA三坐标测量机——拥有出色的性能和灵活性

蔡司 ACCURA三坐标测量机即使在温度波动变化环境中,也能确保在高精度的前提下实现高速检测,全新材料的应用使ACCURA受温度变化的影响更低。ACCURA完全适合未来发展的应用需求。模块化的结构设计,使您在整个产品寿命周期内轻松实现对设备的升级。

全新ACCURA三坐标测量机测量速度可高达800mm/s.加速度高达2300mm/s2其桥梁构造采用创新的高性能保温技术,也就是F.I.隔离技术,即使在车间进行测量,也能满足必要的精度条件。


重要特征

玻璃陶瓷光栅尺;

各轴线性测量系统均应用保温技术;

全新的标配控制面板,实现完美自动控制:CNC测量速度自主控制;实时显示坐标、探针等信息;

可在宽温条件下(20-26℃)实现同等测量精度。


机器技术

面向未来的技术

配备自控系统的动态驱动装置;

● 被动弹性避震系统;

采用F.I. 隔离技术,实现了出色的温度稳定性;


彻底重新设计

重量轻,速度快:全新的 ACCURA采用钢制和铝制桥梁构造,不但纤薄,而且极为坚固耐用。铝制部件还采用特殊的 CARAT涂层,确保零部件在各种温度条件下的稳定性以及增加使用寿命。减轻活动零部件的重量,改善设备的灵活性。

全新高效气浮轴承:机轴采用全新的气浮轴承,拥有出色的耐用性,并且耗气量低。在提高设备测量速度的同时,降低操作成本。

可自由选择实验室温度(20-26℃):测量机必须在恒定温度下运行,才能避免由于温度因素产生的测量误差。标准的测量实验室固定温度为20℃。而全新的ACCURA能够在其他温度条件,例如24或26℃条件下正常运行,从而让您能够自由选择测量实验室温度,节约空调成本。

方便维护的设计:只需几个步骤,即可轻松拆卸和重新组装桥梁护罩。用户可以轻松的维护操作涉及的所有零部件,从而缩短设备维护时间,提高设备可用性。

仪器参数/仪器型号

9/12/8~ 9/16/8

12/18/8~ 9/16/8

12/18/10~ 12/42/10

20/24/10~ 20/42/10

20/24/15~ 20/42/15

机器尺寸(mm)

1867 *(1940~2340)* (3246~3296)

2197 *(2540~3140)* 3150

2197 *(2540~4940)* (3550~3600)

3067 *(3140~4940)* 3600

3067 *(3140~4940)* (4550~4596)

测量范围(mm)

900* (1200~1600) *800

1200* (1800~4200) *800

1200* (1800~4200) *1000

2000* (2400~4200) *1000

2000* (2400~4200) *1500

测量精度(μm)

1.2+L/350 *起

工作模式

机动/自动

长度测量系统

玻璃陶瓷光栅尺, (Y>2400mm时使用带有自动温度补偿的金属光栅尺), 分辨率0.2μm

探头系列

固定/旋转

 软件

CALYPSO、 GEAR PRO 、HOLOS等

配件

高动态高性能套件、各种控制面板、探针库位架

工作电源

100-240V(±10%),50-60Hz(±3.5%)

*备注:L=测量长度,以mm为单位

            根据设备规格、所配探头及使用环境,精度有所不同
