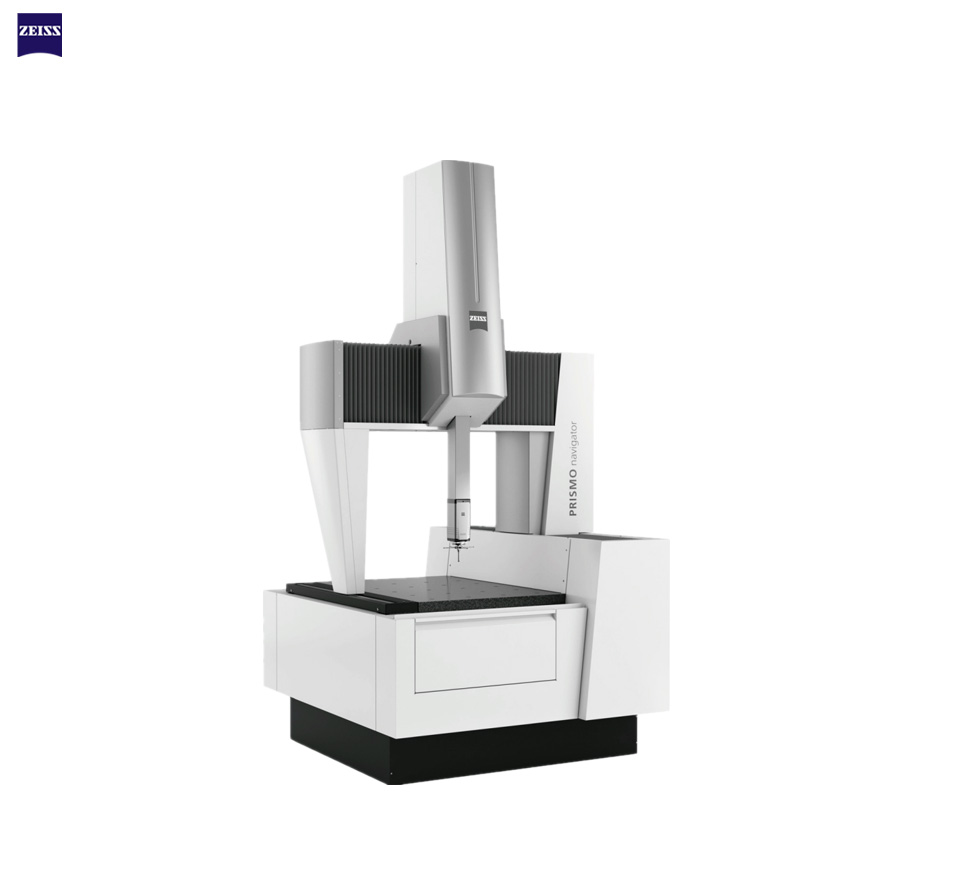

蔡司PRISMO桥式三坐标测量机

超高精度,高速测量,全球顶级测量技术领航者!

产品描述
技术参数

重要特征

所有零部件完美匹配,满足您高精度高速扫描的测量需求;

● PRISMO navigator完全适用于车间生产;

● CAA计算机辅助动态误差修正;

● 集成ISC控制器使PRISMO navigator具有高可靠性、对运动中的机器和探针进行全面实时的动态修正;

● 集成 navigator技术的VAST万能扫描探头能高速高精度测量单点及多点,将测量时间降到更低。


机器技术

● 侧面驱动的轻结构龙门架由碳纤维化合物和陶瓷制成,重量轻、刚性好,高速测量时测量结果重复性准确性高;

● 玻璃陶瓷光栅尺,具有良好的温度稳定性,保证测量结果不受温度波动的影响;

● 三轴均采用卡尔蔡司制造的四面环抱气浮轴承,确保测量稳定性和高精度;

● 工作台面配备防护罩,全封闭X轴和Y轴驱动,易于维护保养,操作安全性高;

● 主要零部件如探头、光栅尺及控制柜均由蔡司研发制造;

 弹性减震系统,有外壳覆盖的导轨、光栅尺及抗温度变化材料使得PRISMO navigator能够在车间得到完美应用;

● 独立的标准控制面板没有计算机时也能实现人工操纵,速度旋钮可实现CNC运行中的速度控制。


多种传感器集于一身的多探头系统

● 可靠测量尺寸、形状和位置公差                                       ● 一次测量过程只需简单切换接触式和光学探头


标准配备VAST gold

● 主动扫描探头,适用navigator技术进行接触扫描和单点测量

● 即使使用重而长的探针,也可以在主动扫描中确保更高精度


简单易于适用

● 标准控制面板用于机械化控制                                             ● CNC测量操作过程调解机器速度


软件

● 卡尔蔡司功能强大、使用方便的软件库

● 面向对象的编程结构

● 几乎涵盖所有应用要求的基本软件包和选项

● Navigator功能允许自动生成测量程序

● 可视化图形报告和数据统计

仪器参数/仪器型号

PRISMO 5+7

PRISMO 10 X=1200

PRISMO 10 X=1600

PRISMO 14

测量范围(mm)

700* 900* (500~650)

900* (1200~2400) *650

1200* (1800~4200) *1000

1600* (2400~4200) *1000

1600* (2400~4200) *1400

测量精度(μm)

0.5+L/500 *起

工作模式

机动/自动

长度测量系统

玻璃陶瓷光栅尺, (Y>2400mm时使用带有自动温度补偿的金属光栅尺)

探头系列

固定/旋转

 软件

CALYPSO、 GEAR PRO 、HOLOS等

附件(选项)

非平坦底面找平装置、 机器状态显示器、 多种控制柜、 多种库位架、 转台

工作电源

100-240V(±10%),50-60Hz(±3.5%)

*备注:L=测量长度,以mm为单位

            根据设备规格、所配探头及使用环境,精度有所不同
