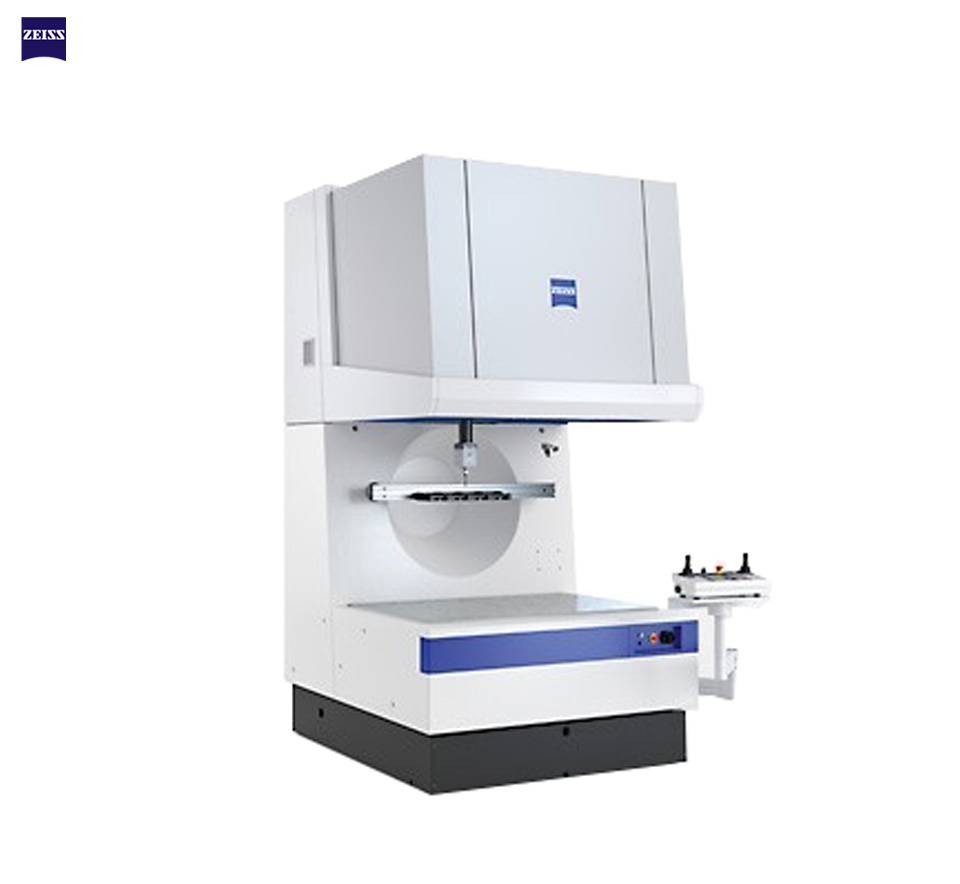

蔡司GageMax在线三坐标测量机

结构紧凑,浑然一体,极具灵活性,多品种工件测量机首选!

产品描述
技术参数

GageMax navigator——灵活.紧凑

CNC数控生产型测量中心 GageMax采用测头系统,替代了在切削加工和成型加工业的固定规格量规,并对整个零部件系列进行测量。采用 Gage max保证了在直接生产环境下更高的精确度。其先决条件:计算机支持的运动轴误差修正,以及将机器轴全封闭,避免了外界污染。

浑然一体,结构紧凑,且具有更高灵活性,GageMax是多品种工件的理想坐标测量机。


重要特征

在生产现场测量

绝对坚固耐用和温度稳定性;          ● 在生产条件下,高测量精度和更高生产率。

节约成本

● 场地需求小;                                   ● 不必放置在有空调的测量室;

● 替代量规、量具和检具;                  ● 30%更低的使用周期成本;

● 可在生产线变更时轻便地更换位置。


机器技术

封闭式三维盒

● 尽管为了防止环境影响而采取全封闭外罩,但仍然具有维修保养的友好性;

● 对温度不敏感。

坚固的结构

● 特殊直线导轨保证运动平稳快速;       ● 对振动不敏感。

● 高动态特性驱动器具有520mm/s行进速度和3500mm/s°加速度;


机器安全

针对不同操作者的需要,我们提供不同的安全概念,更便捷地保证操作的安全:

● 三面防滑垫用于优化组装;                  ● 空气驱动防护罩在机器自动运行的时候完全封闭;

● 在上料的时候,完全打开。

封闭的测量范围:

● 封闭的玻璃窗,滑动玻璃门,金属框架以及挡光板的自由组合,更加优化了系统的性能;

● 选择“操作者安全”选项可降低运行速度而不停止机器运行。


Carl Zeiss 主动扫描探头VAST XT gold

● 主动探头支持单点探测和扫描测量;        ● 高度整合的控制技术ISC(智能扫描控制);

● 主动式扫描”探头依据探测力进行探测;

● 拥有VAST navigator技术和performance特征,帮助客户在更短的时间内完成精准测量,获得更精确的测量结果。

仪器参数/仪器型号

GageMax  navigator

外形尺寸(mm)

2092*2130*3340

测量范围(mm)

750*500*500

测量精度(μm)

1.9+L/300 *起

工作模式

机动/自动

长度测量系统

玻璃陶瓷光栅尺,分辨率0.2μ

探头系列

VAST XT gold 主动扫描探头

 软件

CALYPSO/HOLOS/Dimension/GEAR PRO

配套

主动减震系统,可选气动探针更换架

工作电源

100-240V(±10%),50-60Hz(±3.5%)

工作环境温度

15~40℃

*备注:L=测量长度,以mm为单位

            根据设备规格、所配探头及使用环境,精度有所不同
