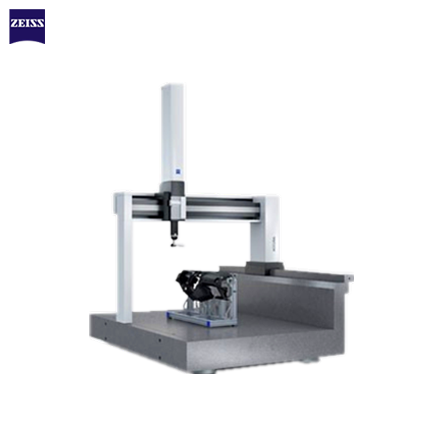

蔡司CONTURA桥式三坐标测量机

卓越扫描技术,CALYPSO标准软件,精细整体风格,紧凑机型品质典范

产品描述
技术参数

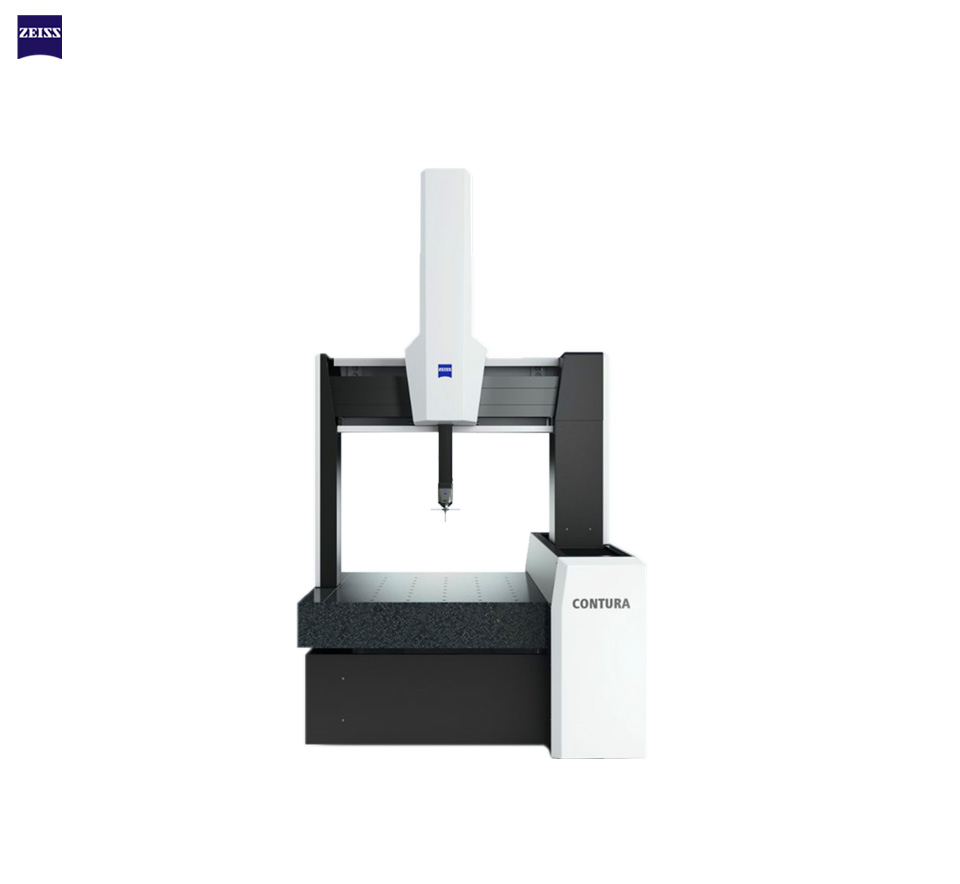

CONTURA延续 CONTURA系列的设计理念,并进一步提升测量稳定性及测量效率。

CONTURA不仅仅是一台三坐标测量机,更是国内众多加工业企业产业升级必不可少的工具。使用CALYPSO标准测量软件,CONTURA在得到精准测量结果的同时,也提供了产品品质改善的可能,CONTURA系列三坐标测量机除了拥有稳定的测量结果外,还首次集成了蔡司Navigator技术,使得扫描测量速度有了质的飞跃。同时CONTURA还提供快速更换吸盘及节气选项,保证您可以高效且节能的完成测量任务。


重要特征

坚固耐用的机械设计

 经典桥机结构,高刚性导轨材料保证测量稳定性;

 全机封闭式设计,无裸露电缆,提高操作安全性;

 控制系统集成设计,有效降低使用占地面积,降低客户环境成本;

 多种规格可选,适应不同测量尺寸要求;

 多种探头可选,满足日常使用需求。


机器技术

值得信赖的控制技术

 四面环抱气浮轴承,有效降低高速运行过程当中桥结构的形变量,提高测量结果稳定性;

 零膨胀玻璃陶瓷光栅尺,阻隔环境温度对测量结果的影响,提高测量结果稳定性;

 双手柄带LED显示屏控制面板,功能强大,使用方便,可无极调速,降低碰撞风险;

 被动减振系统,有效降低环境振动对测量结果的影响;

 计算机辅助误差修正技术(CAA),动态修正测量误差,保证测量结果准确可靠;

 高度集成C99L控制器,有效降低能源消耗及占地面积。


探头

 CONTURA direct:专为中小企业日常简单应用而设计的具备扫描功能的测量机,配备 Vast XXT扫描探头,侧面测针接长65mm;

 CONTURA RDS:搭配蔡司旋转测座RDS,vast XXT扫描探头可以非常灵活的完成复杂测量任务,使用快速标定可以实现20736个位置的快速标定,极大地缩短了编制测量程序时间。更可搭配光学探头实现非接触测量,满足了更广泛的测量需求;

 CONTURA aktiv搭配 Vast xt gold主动扫描探头,不仅拥有该系列更高的测量精度,更标配有Navigator技术,在扫描速度和精度方面都有杰出表现。还可加接不同类型探针以实现深孔测量等特殊任务,是提升产品品质的明智选择。

仪器参数/仪器型号

7/7/6~7/10/6

9/12/8~9/16/8

10/12/6~10/16/6

12/18/10~12/24/10

机器尺寸(mm)

(1670~1915) *1481* 2797

(2250~2650) *1967* 3395

(2060~2460) *1743* 2797

(2850~3450) *2197* 3596

测量范围(mm)

700* (700~1000) *600

900* (1200~1600) *800

1000* (1200~1600) *600

1200* (1800~2400) *1000

测量精度(μm)

1.5+L/350 *起

1.6+L/350 *起

1.7+L/350 *起

2.1+L/350 *起

工作模式

机动/自动

长度测量系统

玻璃陶瓷光栅尺,分辨率0.2μm

探头系列

固定、旋转

 软件

 ZEISS CALYPSO、ZEISS GEAR PRO、ZEISS HOLOS

控制面板

双操纵杆LED显示器

工作电源

100-240V(±10%),50-60Hz(±3.5%)

*备注:L=测量长度,以mm为单位

            根据设备规格、所配探头及使用环境,精度有所不同
