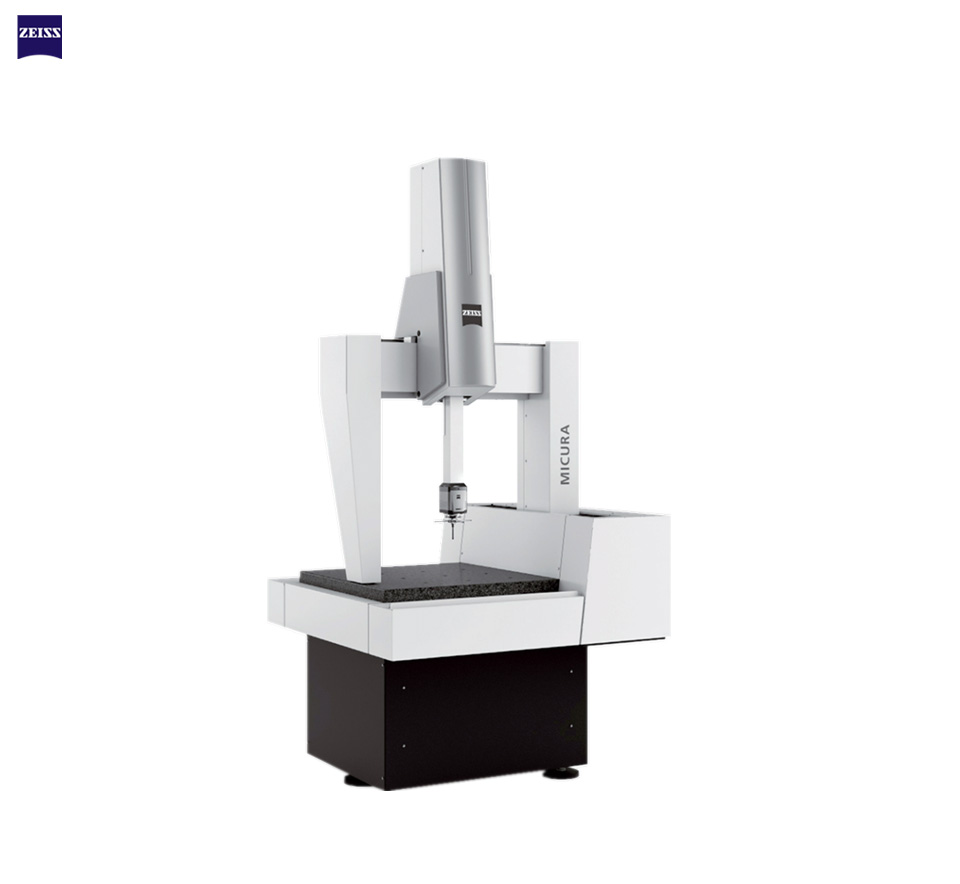

蔡司MICURA桥式三坐标测量机

造型小巧,超高精度,高速扫描,紧凑型三坐标测量机标杆之作!

产品描述
技术参数

MICURA——高精度的扫描平台

高精度的MICURA桥式三坐标测量机非常适合小型工件,它提供高精度的扫描技术。

利用VAST的扫描技术对工件的几何测量,以更快速度获得高品质测量结果,确保产品质量并将废品率降至更低。


重要特征

坚固耐用的机械设计

● x轴由和Z轴均采用工业陶资作为导轨材料,具有良好的刚性,并有效防止温度波动及湿度和其他环境条件的影响;

● 适合车间的玻璃陶瓷光栅尺受粉尘和其他杂质的影响小;

● 三轴均采用四面环抱气浮轴承,可在高速运行和加速的条件下保持刚性和稳定性。


机器技术

值得信赖的控制技术

● 专利的计算机辅助误差技术(CAA),用于计算机辅助动态修正,保证测量结果准确可靠;

● C99控制柜,来自卡尔蔡司的控制技术,实现机器和探头的完美匹配;

● 模块化设计确保维保便捷,并全面满足未来升级需求;

● 用户友好型标准控制面板,更方便、精确地控制所有轴向运动;无级变速旋钮,随时调整测量速度。


探头

● VAST XT Gold:配备蔡司VAST XT Gold主动扫描探头,提供超高精度的高速扫描,可单点和扫描,精确测量深孔元素,对尺寸、形状及位置测量可靠性高。


软件

蔡司用户友好型功能软件库

● 基本软件包和选项产品满足所有的实际应用需求

● 优化的面向对象编程模式

● 全面模拟

● 支持不同的探头

● 图形化日志和统计

仪器参数/仪器型号

ZEISS MICURA

外形尺寸(mm)

1295*1245*2600

测量范围(mm)

500*500*500

测量精度(μm)

0.7+L/400 *起

工作模式

机动/自动

长度测量系统

玻璃陶瓷光栅尺

探头系列

基于VAST及Navigator领航者扫描技术的主动式三维连续扫描系统

 软件

CALYPSO

配套

温度补偿系统、主动减震系统,可选探针库位架

工作电源

100-240V(±10%),50-60Hz(±3.5%)

*备注:L=测量长度,以mm为单位

            根据设备规格、所配探头及使用环境,精度有所不同
