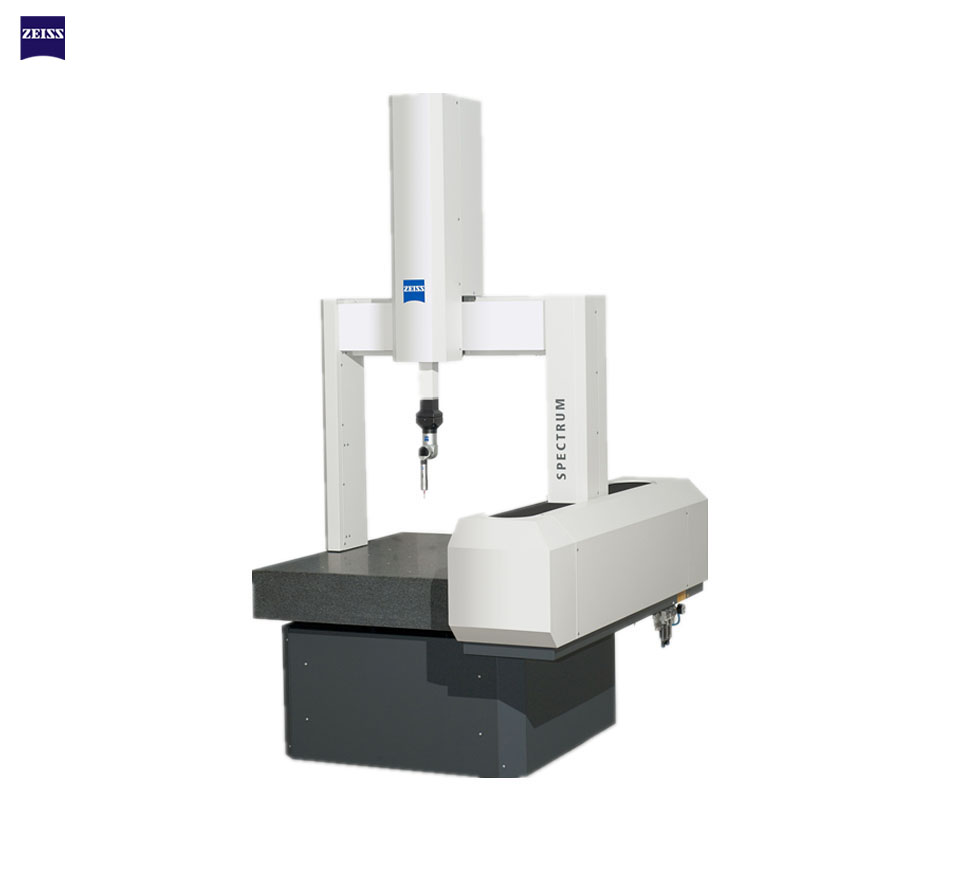

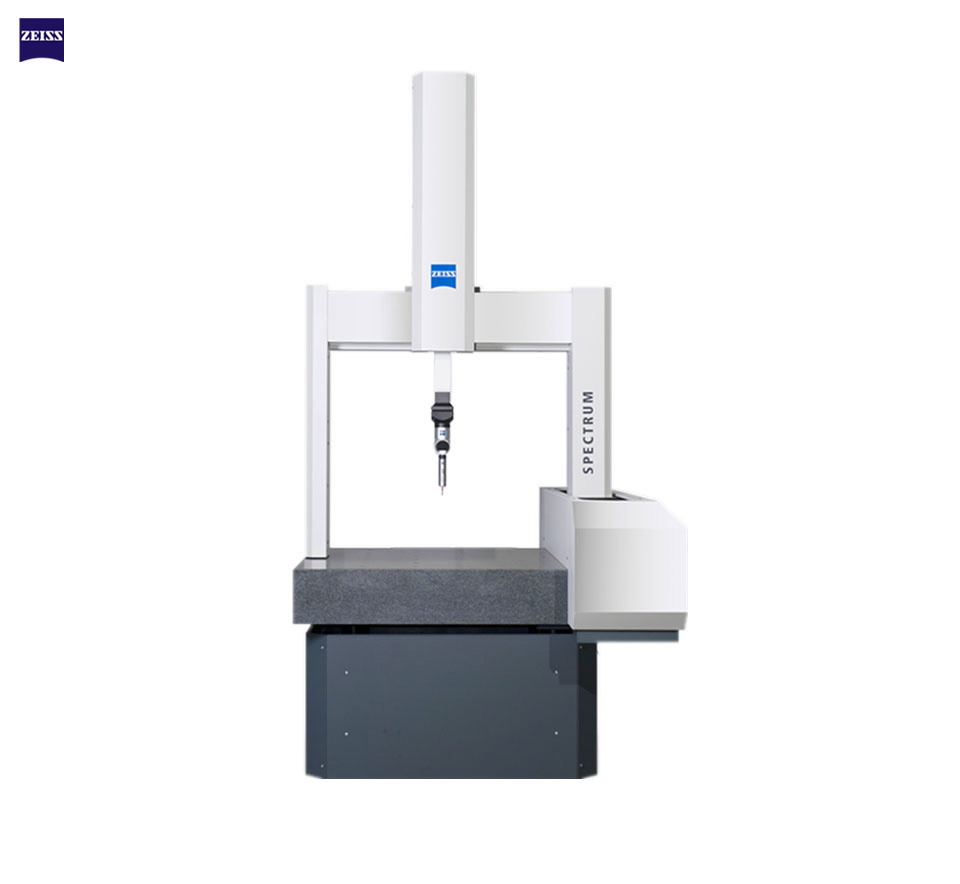

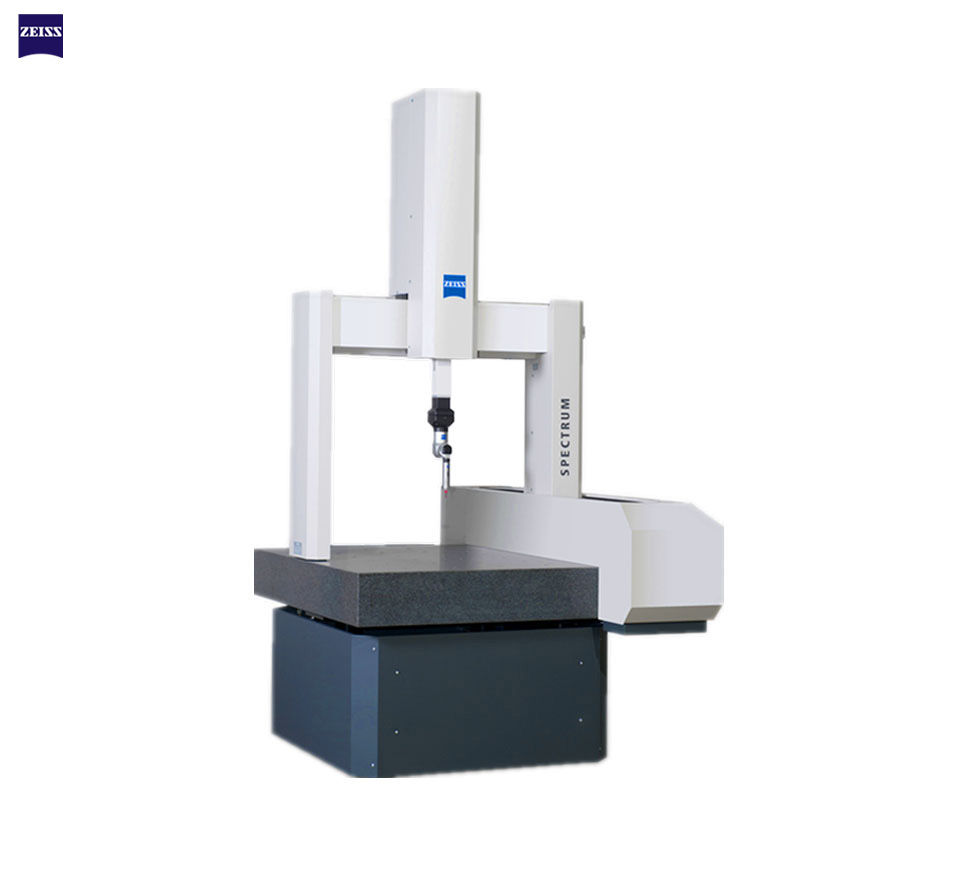

蔡司SPECTRUM桥式三坐标测量机

尺寸多样,软硬件搭配合理,上乘产品质量,中小型工件测量首选!

产品描述
技术参数

蔡司SPECTRUM三坐标测量机——高性价比测量平台

作为一款通用型测量工具, SPECTRUM三坐标测量机沿袭了蔡司成熟的测量设计理念,进行合理的软硬件搭配,造就了产品的上乘质量;

蔡司SPECTRUM三坐标测量机尺寸多样,尤其适合中小型工件测量任务。

重要特征

超硬铝制部件保证了整体桥架结构的长期稳定性;

● 采用零膨胀玻璃陶瓷材料的光栅尺,大大降低了温度变化对测量结果的不利影响;

● 高度集成的动态C99控制柜,保证了测量过程的高效稳定;

● 双操纵杆数字式控制面板,人体工学设计,操作简便,内嵌LED显示,信息丰富。

机器技术

● 蔡司独有四面环保气浮轴承;

● 蔡司独有RDA-C-5旋转测座;

● 蔡司独有XDT被动测头;

● 蔡司独有C99L控制系统;

● 蔡司独有玻璃陶瓷光栅尺;

● 高性能驱动单元;

● 被动减震系统。

软件

应用简单,功能强大的 Calypso测量软件,专注于实际测量任务

● 基于CAD的创新性测量软件,具有可视化测量功能,不需要任何编程即可创建测量任务;

● 不需要编写难懂的代码或文字,简单易用的面向对象编程结构

仪器参数 / 仪器型号

5/5/5

7/7/6

7/10/6

10/12/6

10/16/6

机器尺寸(mm)

1230 *1360 *2600

1430 *1560 *2800

1430 *1860 *2800

1740 *2060 *2800

1740 *2460 *2800

测量范围(mm)

500 *500 *500

700 *700 *600

700 *1000 *600

1000 *1200 *600

1000 *1600 *600

测量精度(μm)

2.1+L/250 *起

2.4+L/250 *起

工作模式

机动/自动

探头系列

固定/旋转/Renishaw

软件

CALYPSO

控制面板

双操纵杆数字式

工作电源

100-240V(±10%),50-60Hz(±3.5%)

*备注:L=测量长度,以mm为单位

            根据设备规格、所配探头及使用环境,精度有所不同
