测量范围和精度的完美结合，大型齿轮的理想测量设备！

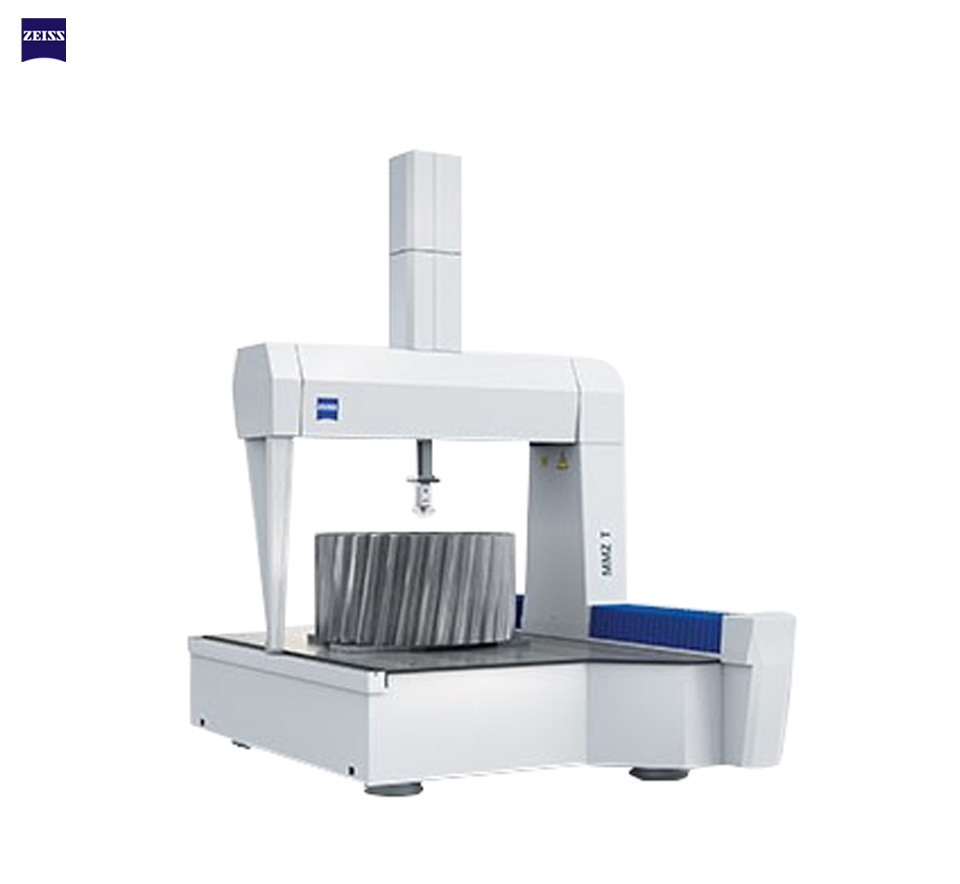

蔡司 MMZ T大型平台桥式三坐标测量机——测量范围和精度的完美结合
MMZ T 有着14.8 m3 测量范围，是蔡司的一款带平台桥式三坐标测量机，它适合直接在车间进行大型齿轮的高精度测量。开放式的设计允许使用起重机轻松装卸零件，同时防止碰撞的起重机联锁装置也是标准配置，有效保证安全性。
MMZ T 产品线特别强韧。配备的滚柱轴承使得系统不易受到外界影响，而且也能提供良好的导轨特性。通过均一地组合材料和FEM最优化结构，其获得了温度稳定性和很高的强度。紧凑的设计和标配的隔离震动系统，通常情况下，即便是检测重型工件，也无需使用基座。
重要特征
设计用于测量大型高精度机床零部件
● 机械结构采用传统桥式结构以便达到高精度，测量性能和对环境的适应性
● 在实现良好导向性能的同时,滚动轴承导轨提高了抗御恶劣环境条件的耐受性
● 运动轴的CAA误差修正
控制与操作
● 高度集成的ISC控制工艺
● 在CNC数控系统运行时的变速控制
● 准备就绪的闭锁装置带有用于装载工件的吊车控制
机器技术
● 配备有标准主动扫描探头VAST gold时,即使是大探针也可获得最佳性能
● 软件辅助功能用于自动确定尽可能快的扫描速度
● 环绕套筒的防碰撞保护
探头系统
VAST gold
● 主动扫描探头实现接触式扫描和单点测量,在各运动方向均具有碰撞保护功能
● 即使使用长探针,在主动扫描过程中仍能达到最优性能
● VAST navigator在很短的测量时间内得到高精度的测量结果
● 主动接口适用于RST-T工件温度传感器
出色的测量灵活性
● 操作者可自行替换WAST gold主动探头为RDS旋转探头座（MPS）,通过RDS可使用其他接触和光学探头
仪器参数/仪器型号 | MMZ T |
测量范围（mm） | 2100 *（3200~4400） *（1200~1600） |
测量精度（μm） | 2.4+L/400 *起 |
工作模式 | 手动/自动 |
长度测量系统 | 金属光栅尺，分辨率0.2μm |
探头系列 | 固定/RDS |
软件 | CALYPSO |
选配 | MASS多探头技术、温度传感器、 测针更换架、 Dynalog 控制面板 |
工作电源 | 400/230V（±10%），47-63Hz |
*备注：L=测量长度，以mm为单位
根据设备规格、所配探头及使用环境，精度有所不同
