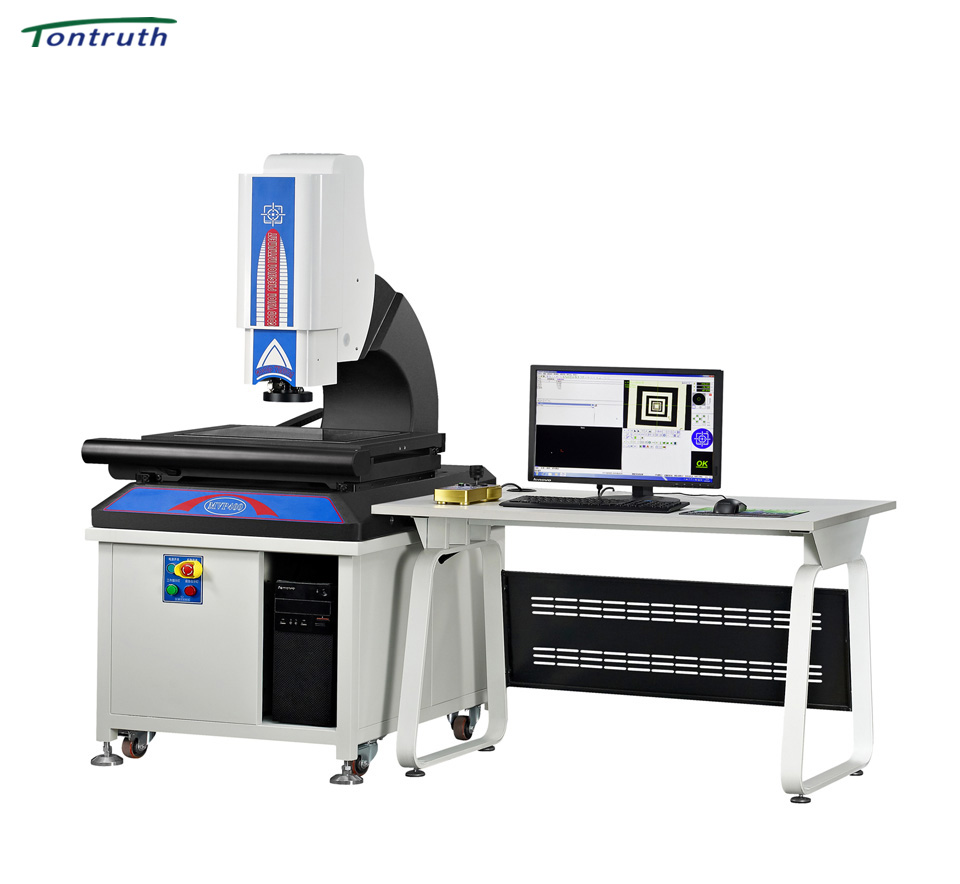

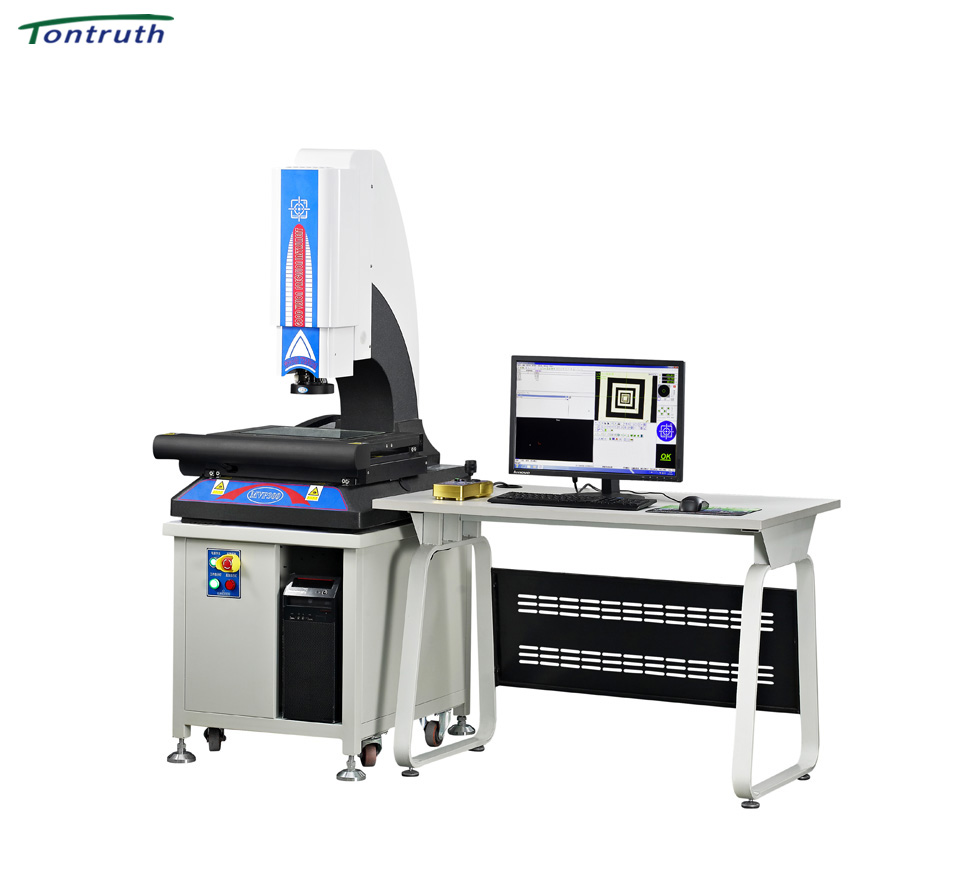

MVP系列全自动二次元影像测量仪

超经典机型,配置丰富,品质稳定,应用广泛,超7000台装机

产品描述
技术参数

品质特征
MVP系列是同创仪器超经典机型,投放市场以来不断升级完善,品质稳定成就行业典范,已经完成了超过7000台的装机数量。仪器测量精度更胜一筹,配置灵活多样,能够从根本上满足客户需求。


升级扩展选项:

A:大视场导航专用镜头;

B:自动变倍镜头;

C:PLC全角度只能可程控照明系统;

D:英国RENISHAW接触式测头;

E:日本KEYENCE激光测头;



适用范围:

汽车、电子、手机平板、塑胶、五金模具、精密机械等

仪器参数/仪器型号

MVP200M/C

MVP200CNC

仪器重量/kg

160

160

外形尺寸(L*W*H)

695 *570 *945

670 *560 *945

测量范围(mm)

X

200

200

Y

100

100

Z

150

150

工作台(mm)

工作台面

365*266

365*266

玻璃台面

260*160

260*160

承重(kg)

20

20

影像及测量系统

CCD

高分辨率B/W黑色摄像机(540 TVL)

高分辨率B/W黑色摄像机(540 TVL)

物镜

0.75-5.0X电子卡位镜头(变倍后自动选取比例尺)

0.75-5.0X电子卡位镜头(变倍后自动选取比例尺)

总放大倍数

视频放大倍数:23-152X(19英寸宽屏显示器)

视频放大倍数:23-152X(19英寸宽屏显示器)

工作距离

86mm

86mm

光栅尺分辨率

0.0005mm

0.0005mm

测量精度(μm)

X、Y线性精度:2.5+L/250;X-Y矢量精度:3+L/200;Z轴精度:≤5

X、Y线性精度:2.5+L/250;X-Y矢量精度:3+L/200;Z轴精度:≤5

照明光源:

可程控调节:LED六环八区(三十二相)表面环光+同轴落射光+底部平行光

可程控调节:LED六环八区(三十二相)表面环光+同轴落射光+底部平行光

工作电源

220V±10%(AC)   50Hz(注:需有电阻≤4Ω接地线)

220V±10%(AC)   50Hz(注:需有电阻≤4Ω接地线)

工作环境

温度:18-24℃,相对湿度:30-75%,远离振源

温度:18-24℃,相对湿度:30-75%,远离振源
