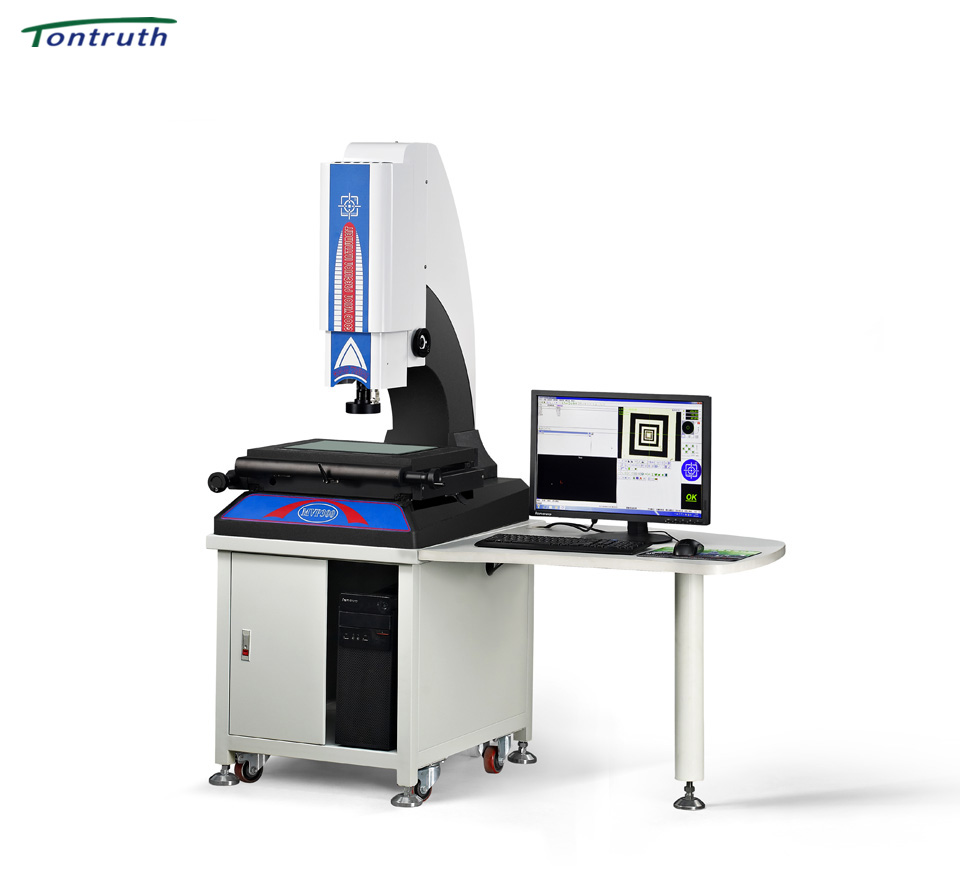

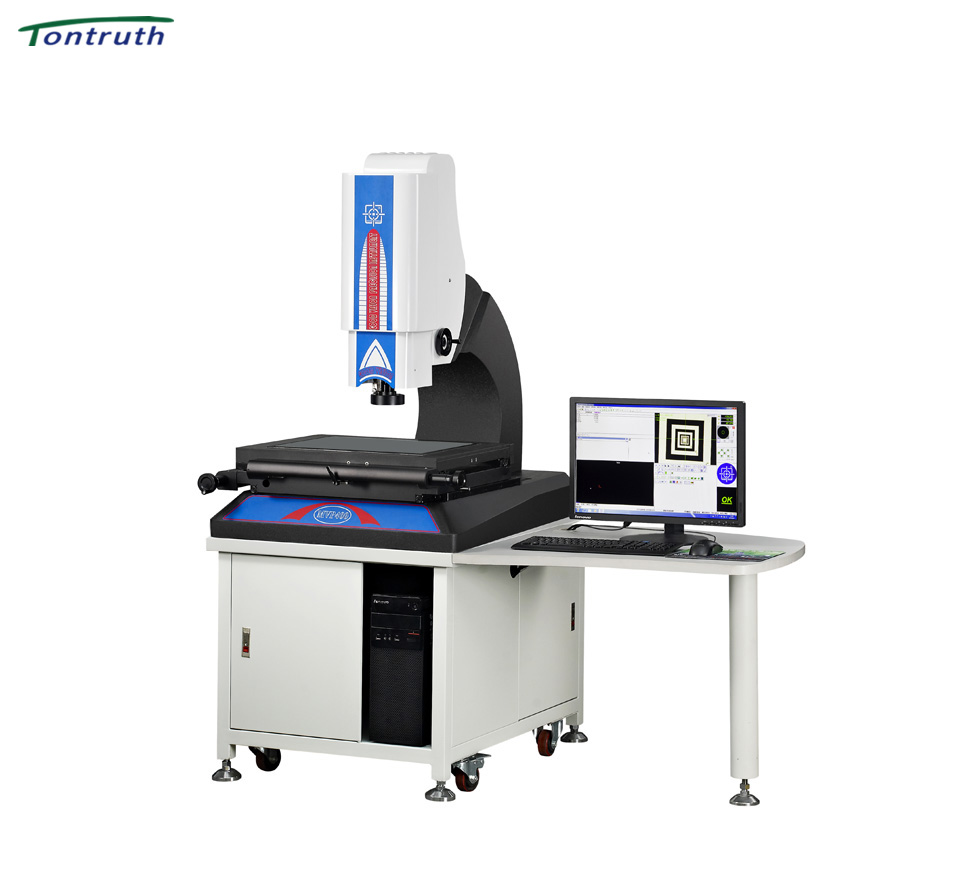

MVP系列手动二次元影像测量仪

经典机型,品质稳定,配置丰富,应用广泛,小批量精密测量首选

产品描述
技术参数

品质特征
MVP系列是同创仪器超经典机型,投放市场以来不断升级完善,品质稳定成就行业典范,已经完成了超过7000受台的装机数量。仪器测量精度更胜一筹,配置灵活多样,能够满足客户各种需求。

MVP手动影像测量仪经过客户的长期实践与检验,市场保有量高、经济性好,若需提升效率和测高精度可选择Z轴自动对焦(半自动)功能,软件功能强大易学易用、能够满足绝大多数客户单件及小批量任务的测量要求。


升级扩展选项:

1、英国RENISHAW接触式测头;

2、Z轴自动对焦;



适用范围:

手机、小五金、机械配件加工、钟表行业等。

仪器参数/仪器型号

MVP400M/C

仪器重量/kg

400

外形尺寸(L*W*H)

990 *800 *1065

测量范围(mm)

X

400

Y

400

Z

200

工作台(mm)

工作台面

606*476

玻璃台面

445*345

承重(kg)

30

影像及测量系统

CCD

高分辨率B/W黑色摄像机(540 TVL)

物镜

0.75-5.0X电子卡位镜头(变倍后自动选取比例尺)

总放大倍数

视频放大倍数:23-152X(19英寸宽屏显示器)

工作距离

86mm

光栅尺分辨率

0.0005mm

测量精度(μm)

X、Y线性精度:2.5+L/250;X-Y矢量精度:3+L/200;Z轴精度:≤5

照明光源:

可程控调节:LED六环八区(三十二相)表面环光+同轴落射光+底部平行光

工作电源

220V±10%(AC)   50Hz(注:需有电阻≤4Ω接地线)

工作环境

温度:18-24℃,相对湿度:30-75%,远离振源
