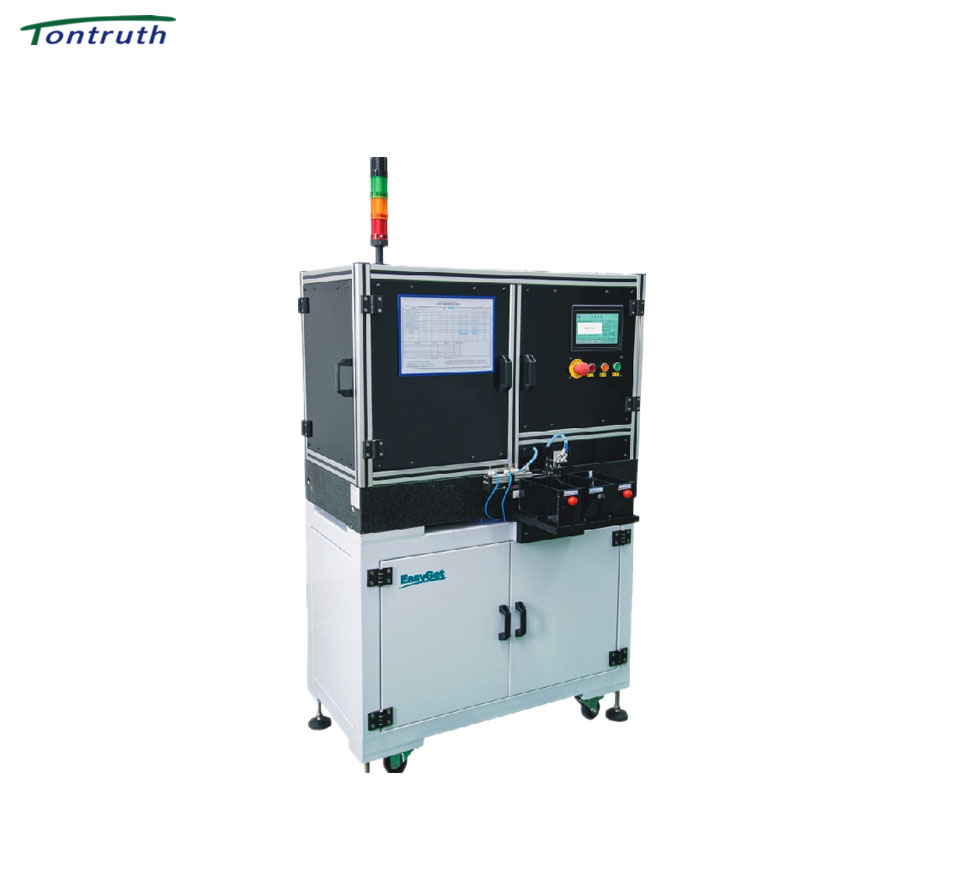

高速高效、多测量集成、数字化，专为引线框架冲压检测而生
仪器参数 / 仪器型号 | 引线框架冲压自动检测设备 | ||
打印/压伤 | 基岛 | 宽度 ≤ 0.05mm，长度 ≤ 0.05 mm | 废屑跳至模具表面或粉屑被模具打在框架上而形成的痕迹 |
小焊点 | 不允许 | ||
内外导脚 | 宽度 ≤ 0.05mm，长度 ≤ 0.05 mm | ||
其他 | 宽度 ≤ 0.2mm，长度 ≤ 0.3 mm | ||
导脚弓形/拉伤 | 内外导脚 | 不允许 | 导脚受外力影响形状发生改变的现象 |
划伤 | 基岛 | 宽度 ≤ 0.05mm，长度 ≤ 0.1 mm | 表面上出现的细而长的刮痕 |
小焊点 | 宽度 ≤ 0.05mm，长度 ≤ 0.1 mm | ||
内外导脚 | 宽度 ≤ 0.1mm，长度 ≤ 0.05 mm | ||
毛刺 | 作用区 | 宽度 ≤ 0.025mm，长度 ≤ 0.05 mm | 在冲制产品中冲压模具冲头或凹模磨损产生的毛边 |
错漏冲 | 全范围 | 不允许 | 因冲压冲头被折断而框架的特定部位未正常冲制成形的现象 |
关键尺寸 | ≤ 0.02 mm | ||
备注：可根据客户需求量身定制
