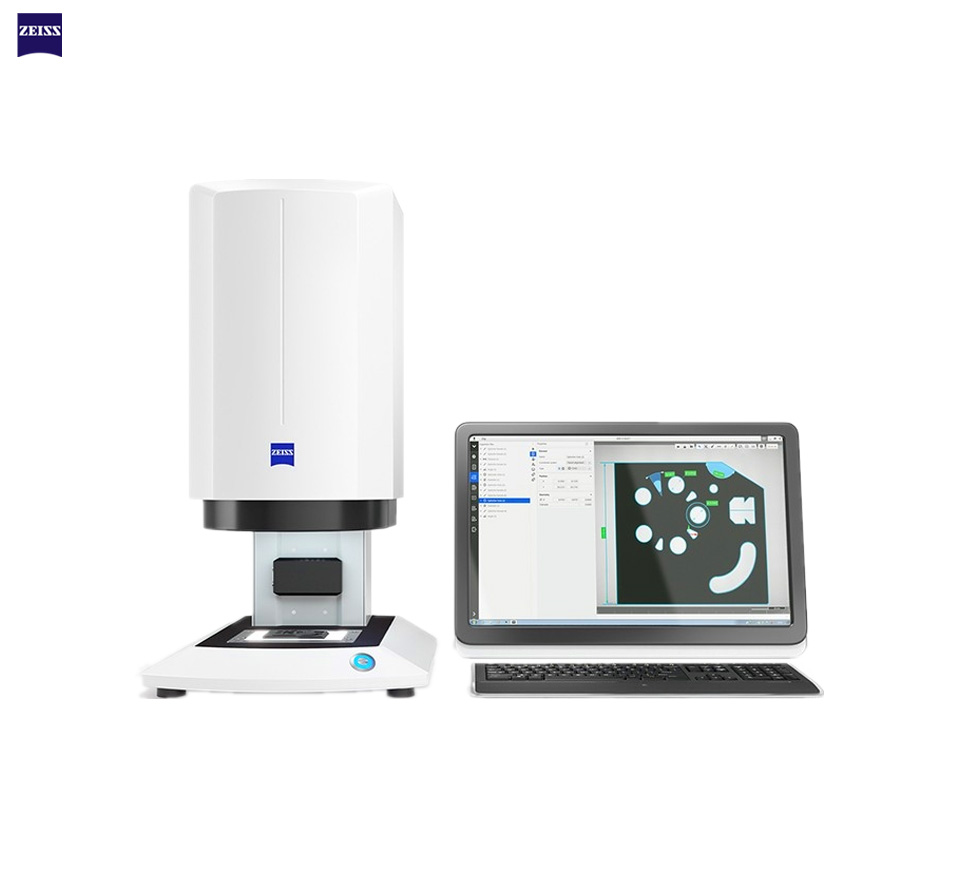

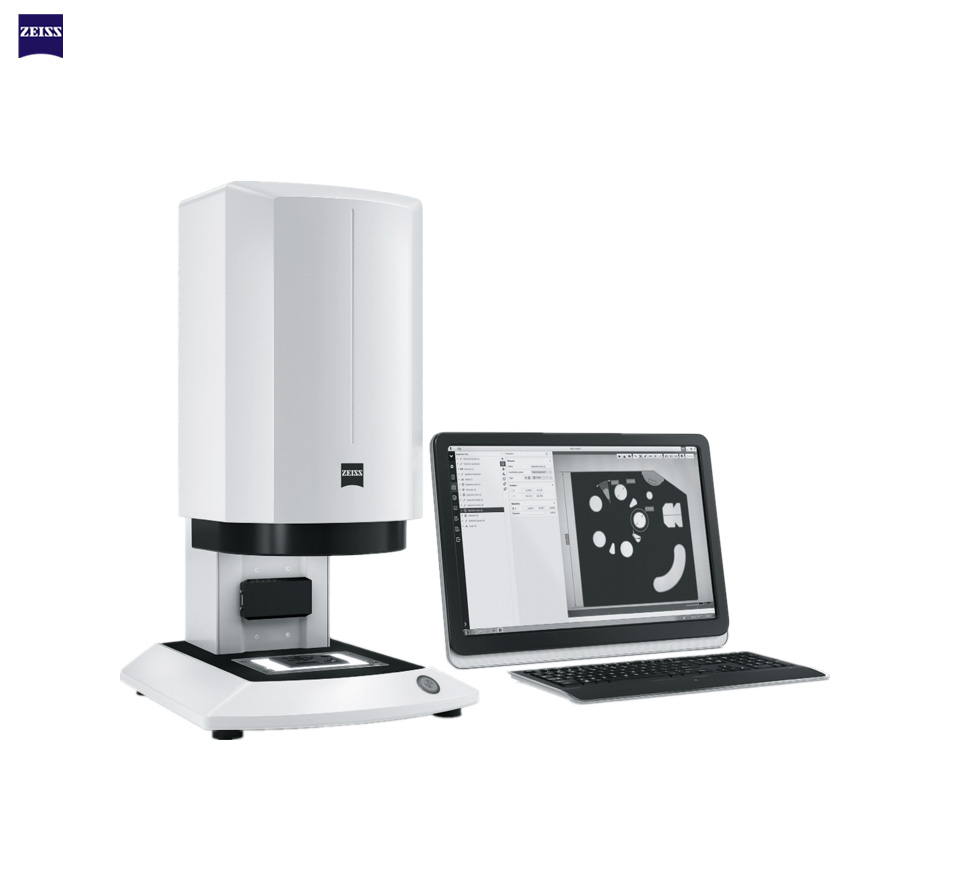

蔡司 O-Select 一键式图像尺寸测量仪

智能、紧凑、可靠,一键启动,二维尺寸高效测量系统

产品描述
技术参数

智能、紧凑、可靠,用于二维几何形状的高效系统

ZEISS O-SELECT硬件与软件的完美匹配,可确保以极佳的速度及可靠性检测二维几何形状。ZEISS O-SELECT极佳的紧凑性及稳固性设计使其几乎可安装于任何位置。无论于进货检验还是于生产加工中,随时随地都可准确地检测零部件。


可靠测量,一键启动

使用ZEISS O-SELECT数字测量仪,二维零部件的测量变的简单且测量结果可靠。全自动的照明设置与聚焦,消除了人为操作对测量的影响。只需简单地按下按钮,ZEISS O-SELECT 数字测量仪就会检测并评价各特性,如有需求,结果即刻以专业报告的形式呈现。


远心光学镜头

标准光学镜头系统基于中心透视原理:目标越远,于传感器平面上的成像越小。但是对于远心光学镜头系统,即使物体沿轴向移动,也不会改变其成像大小,也就是说,无论与物体的距离有多远,可准确地捕获精确的尺寸。


ZEISS O-SELECT软件

ZEISS O-SELECT软件结合了ZEISS所有创新的计量技术,操作简单。于按下按钮的瞬间,即刻开始执行测量,无需操作人员。ZEISS O-SELECT软件可完全胜任单件测量及执行测量程序:因为该软件便于理解,能给操作人员提供清晰的操作引导并减少工作量。


应用领域

无论是用于汽车、电子或塑料加工行业,ZEISS O-SELECT的简单性及可靠性完全能满足当今工业环境的需要。数字测量仪尤其适合距离、半径或角度尺寸的检测。常见的工件包括冲压成行件,或注射成形件与激光切割件。

仪器参数/ 仪器型号

ZEISS O-SELECT 一键式影像测量仪

组成

数字测量仪、工作站、显示器, ZEISS O-SELECT软件

外形尺寸(mm)

402 x 510 x 727 (W x D x H)

测量范围(mm)

约 114  x 91.5

测量精度(μm)

4.5 + L/100

最大工件高度(mm)

60

相机

高分辨率灰色CCD

镜头

ZEISS双远心光学镜头系统(图像处理功能、自动对焦、自动照明)

光源

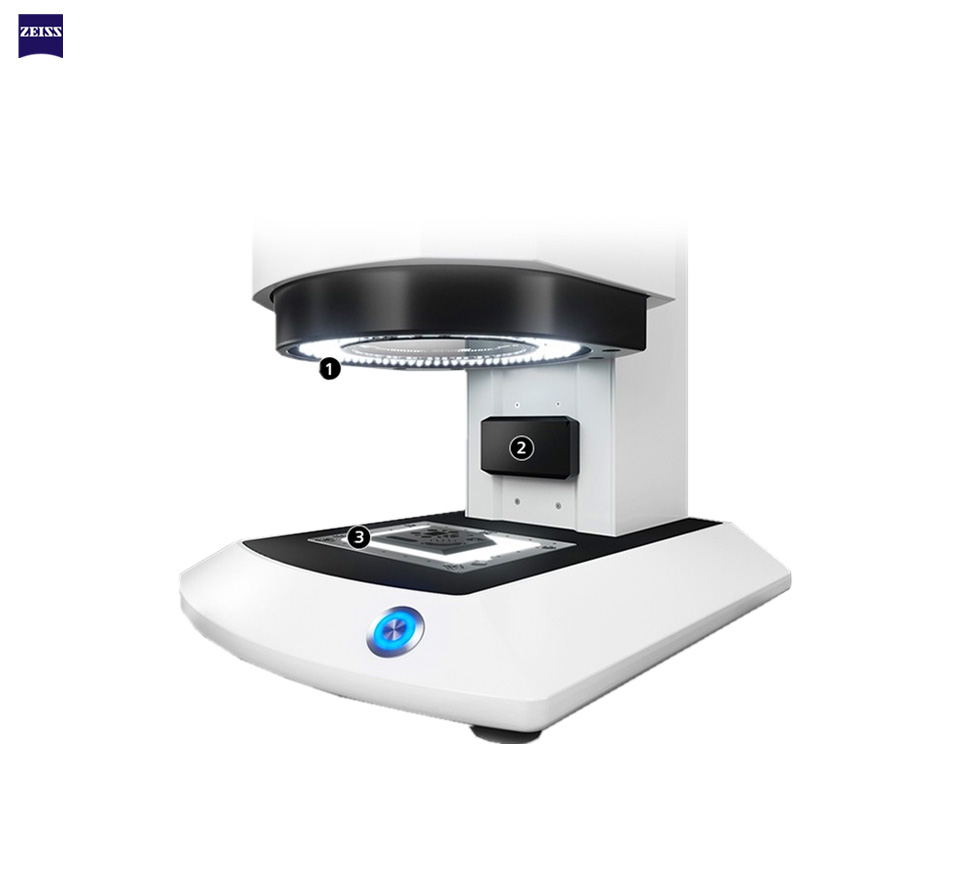

2×8分段环形光,底部光,可选配同轴光

软件

ZEISS O-SELECT 软件

设备重量

约28KG

工作电源

100-240V (±10 %); 50-60 Hz (±3.5 %)

工作环境

温度20°C ±2°C,湿度40 % 至 70 %(非冷凝)
