一键测量仪与二次元影像测量仪对比
2017-12-12 | 行业资讯

一键测量仪是近两年兴起的快速影像测量设备,主要是为了满足各种小型元器件的大批量生产过程中,更高速、更便捷、更精准的测量需要。二次元影像测量仪是上世纪70年代开始发展的二维平面尺寸测量仪器,目前在各行业中被普遍应用。

一键测量仪是在二次元影像测量仪的基础上发展起来的,两者均为光学影像测量,因此有着千丝万缕的联系,但是又有着明显区别,本文就两者进行对比分析。

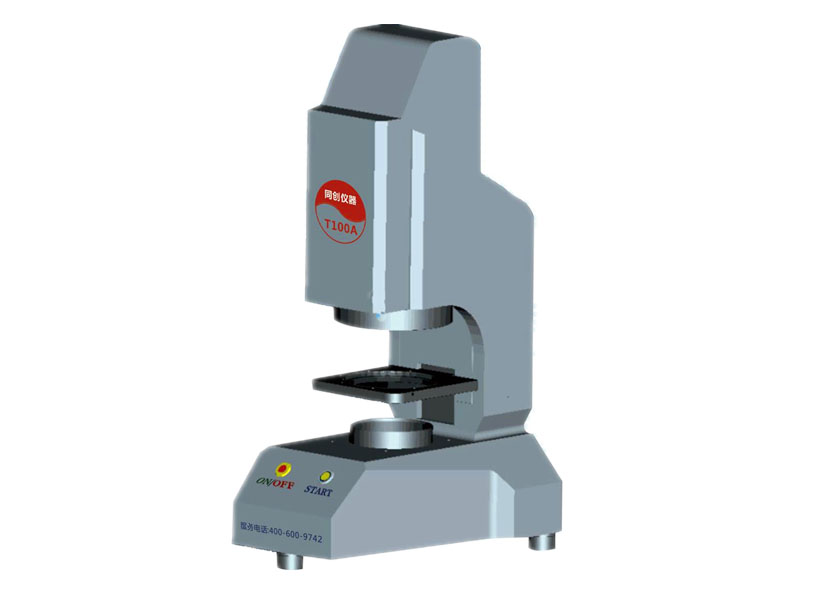

▲  同创T-100A一键测量仪


组成

一键测量仪由上下光源、高像素CCD相机、大视角大景深远心镜头、载物台、显示器和测量软件组成,相对结构比较简单。

二次元影像测量仪是由高解析度CCD彩色镜头、连续变倍物镜、彩色显示器、精密光栅尺、多功能数据处理器、数据测量软件与高精密工作台结构组成。


测量方式

一键测量仪是通过大视角大景深的远心镜头,将产品轮廓影像传递至高分辨率CCD相机上做数字化处理,再由后台测量软件按照预先编程指令快速抓取产品轮廓图,根据其微小像素点形成的标尺进行对比后计算出产品尺寸,同时完成对尺寸公差的评价。

影像测量仪是建立在CCD数位影像的基础上,依托于专用控制与图形测量软件,快速读取光栅尺的位移数值,通过建立在空间几何基础上的软件模块运算,瞬间得出所要结果。并在屏幕上产生图形,供操作员进行图影对照,从而分辨测量结果可能存在的偏差。


测量效率

一键测量仪带有自动识别功能,能够轻松识别位置及原点,因此元件在测量时,无需刻意摆正,只需按下一键,数量内即可完成精密测量。同时一次可以测量多个产品,一次可测99个位置,因此测量效率极高。

二次元影像测量仪分为手动和自动。手动二次元由于需要手动调整焦距和工作台,因此相对费时费力,测量的尺寸越多,所需的时间就越长,一般来说,手动二次元主要用于样品或者是小批量测量。自动二次元无需手动调整焦距和工作台,因此测量效率比手动二次元要高很多,但是需要操作鼠标定位和寻找轮廓影像取点测量,因此测量的尺寸一多,时间也会拉长。

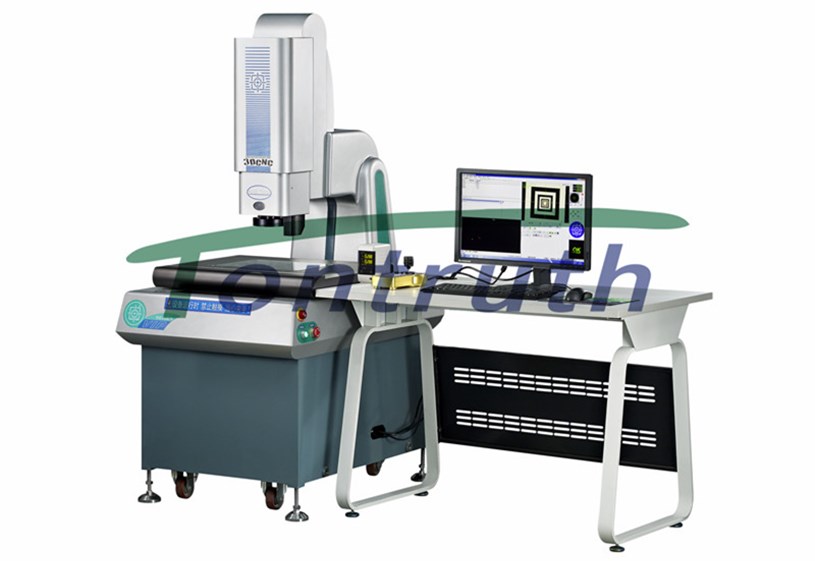

▲  同创二次元影像测量仪


精度及误差

一键测量仪主要针对于小尺寸元件进行测量,目前行业内比较好一键测量仪精度基本在5μm左右,能够满足绝大多数测量要求。一键测量仪操作相对简单,因此对员工的要求更低,只需进行简单培训就可试机操作,由于是全自动测量,因此其重复精度非常高,任何人操作均可得到相同的测量结果;

二次元影像测量仪相对一键测量仪,其测量范围更广,基本能够应对常见的各尺寸元件,而且测量精度会比一键测量仪更高,好一些的二次元设备精度可达到1.5-2μm。不过相对而言,二次元影像测量仪对操作人员要求更高,需要进行专业培训,员工在实际操作过程中,需要鼠标取点,难免会存在人为误差,同时对焦方式、照明方式和员工的操作习惯不同均能影像测量结果,操作人员不同可能会导致测量结果不同。


Z轴高度测量

一键测量仪因其结构特征,目前基本只能检测平面的轮廓尺寸,对工件的要求比较高。一些需要测量Z轴高度的,只能使用二次元影像测量仪进行测量,二次元设备可以通过加装非接触式激光测头和接触式测头升级成2.5次元影像仪,这样就可以对工件高度进行测量。


同创仪器是专业精密测量仪器设备生产厂家,13年来,一直专注于为客户提供尺寸测量及外观缺陷检测解决方案。一键测量仪和二次元影响测量仪均有生产销售,同时还有销售三坐标测量机和工业显微镜。如需了解精密测量设备,可与我司取得联系。
