一键测量仪介绍
2017-11-13 | 行业资讯

在制造业飞速发展的今天,各种小型精密组件在大批量生产过程中,高精度测量只是检测最起码的需求,传统的二次元影像测量仪也完全能够满足要求。但由于二次元影像测量仪的操作相对繁琐,面对大批量检测时,只能通过增加检测设备数量方能应对,这无疑增加了更多的设备和人工投入。

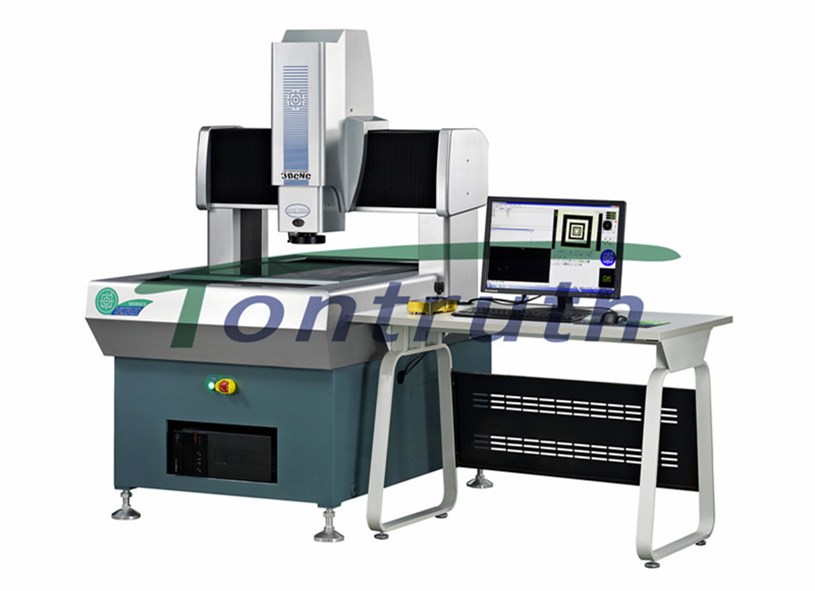

▲同创二次元影像测量仪


因此,快速检测已成为更迫切诉求,面对更高速、更便捷、更精准的测量需要,一键测量仪应运而生。一键测量仪是近几年才兴起的快速影像测量仪器。该产品最初由国外知名企业进行研发、生产、销售,自2014年开始,国内企业也开始了对一键测量仪的研发,以打破国外企业对此设备的垄断性优势。

一键测量仪机身结构相对简单,由高像素CCD相机、大视角大景深远心镜头、LED远心平行光源和强大计算能力的后台软件。一键测量仪作为新型的影像测量技术,通过一个大视角大景深的远心镜头,将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理,再由有着强大计算能力的后台绘图测量软件完成。按照预先编程指令快速抓取产品轮廓图,最后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸,同时完成对尺寸公差的评价。

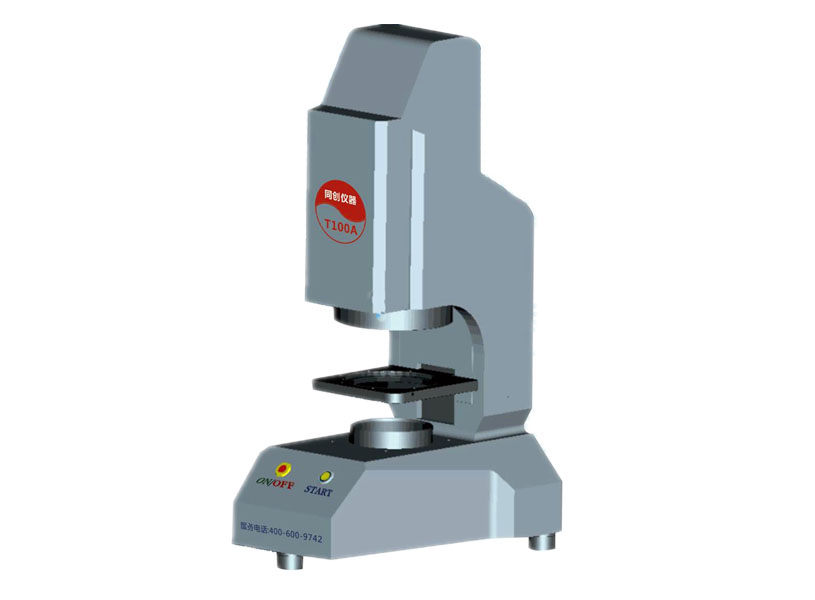

▲同创 T-100 一键测量仪

同创仪器作为13年经验的精密测量仪器生产企业,自主研发T-100一键测量仪,采用500万像素高清CCD相机,双远心光学镜头,辅以远心平行光源,再搭配具有自主知识产权的计算软件。整套设备完全达到行业顶尖标准,测量效果完全媲美国外进口设备,而产品价格仅为进口仪器的1/3!

同创T-100一键测量仪具有如下特点:

1、操作简单:仅需一键就可完成测量,仪器具有自动识别功能,产品无需摆正;

2、高效检测:数秒内即可完成精密测量,一次可测量99个位置,做多一次可测99个产品;

3、测量精准:测量精度达到5μm,重复精度1μm。减少测量过程中的人工误差,任何人都能得到相同的测量结果;

4、软件智能:牢记测量图形,对放置于测量区域内产品朝向位置自动检测并测量;测量模板自动储存,便于再次测量;自主编辑报表格式,自动导入测量结果并保存;同时软件自动计算差值并评定OK / NG;
