二次元影像测量仪的正确使用及维护保养
2017-11-06 | 常见问题

二次元影像测量仪也称影像测量仪、二次元影像仪,是由高解析度CCD镜头、连续变倍物镜、彩色显示器、精密光栅尺、多功能数据处理器、数据测量软件与高精密工作台组成的高精度光学影像测量仪器。作为精确到微米级的测量仪器,后期的使用和维护保养中需要格外注意。如果使用和维护不当,不仅会缩短影像测量仪的使用寿命,而且测量精度也无法得到保证。

同创仪器拥有13年的二次元影像测量仪研发、生产、销售经验,是专业从事尺寸测量和外观缺陷检查仪器的高科技企业,现针对二次元影像测量仪的正确使用及维护保养方法详细说明。

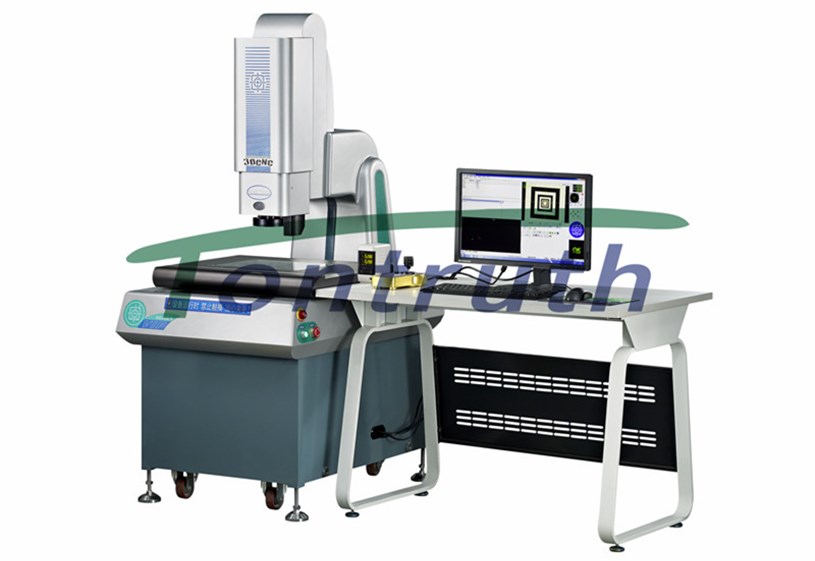

▲悬臂式二次元影像测量仪

二次元影像测量仪使用方法:

1、影像测量仪对环境的要求比较高,温度(18-24℃)和湿度(30%~75%)能够确保更高精度,因此在使用前需要检查室内温度是否达标;

2、开机前需要检查电源线是否完好,由于影像测量仪必须要接地线,因此还需检查地线有没有问题,同时尽量给仪器配备稳压电源;

3、工件在测量前,应先去除毛刺,防止划伤影像测量仪台面或元器件。同时,工件表面残留的冷却液及加工残留物在测量前也需要完全清理干净,以免影响仪器的测量精度及使用寿命。

4、被测工件在测量前应该先在室温下放置一段时间,避免因为温差过大导致测量结果出现误差;

5、小型工件或者是易移动工件需要配套夹具固定后方可测量,以免影响测量精度。而中大型工件首先需要确定工件重量是否在仪器的承重范围内,超出仪器承重不可放置,以免压坏工作台。在承载范围内的重型工件在放置到工作台也需轻拿轻放,避免损伤仪器;

6、如工件需要测量高度,在移动Z轴的过程中,需要缓慢谨慎,以免镜头、测头等与工件发生碰撞造成损坏;

7、使用过程中,不能移动影像测量仪,也不能用手或坚硬物触碰影像仪的光学部件;

8、测量结束后,需要将工作台移到中间位置。清洁工作台面,检查导轨避免有杂物,水渍残留,同时将机器总电源关闭,给仪器罩上防尘罩;

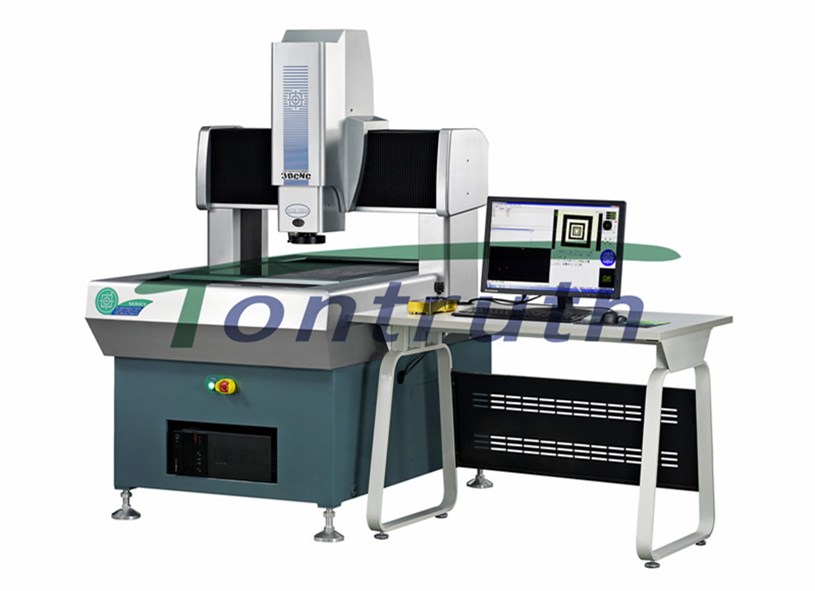

▲龙门式二次元影像测量仪

二次元影像测量仪维护保养:

1、注意防尘、防腐蚀、防潮、防震动,影像仪上部不得放置其它无关物品;

2、仪器应放在清洁干燥的室内(室温18-24℃,湿度低于30%~75%),避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨,从而影响仪器性能;

3、仪器的传动机构及运动导轨、应定期上润滑油,使其运动顺畅,保持良好的使用状态;

4、玻璃工作台及油漆表面的脏污,可以用中性清洁剂与清水擦拭干净。

5、二次元影像测量仪的LED光源使用寿命很长,但如果发现灯源烧坏等情况,及时联系生产厂家,由专业人员进行更换;

6、仪器精密部件,如影像系统、工作台、光学尺以及Z轴传动机构等出厂时均已调试到位,使用中应注意不要用力过猛或撞击,搬动主机时应安装好工作台固定块,避免撞击工作台或工作台移动撞击造成精度误差。

7、仪器发生故障,不可私自进行拆卸、维修,应当联系生产厂家,由其派专业维修人员进行维修或调整。
